74ls138如何验证好坏?
这个电路应该很简单,不用画真值表,要不然反而走了弯路. 三位二进制输入代码译码后为0-8,其中能被5整除的0和5.当没有代码输入时,74LS138的8个输出端都呈现高电.你可以把74LS138输出端的0、5接到一个2输入与非门,74LS138输出的其它引悬空,与非门输出端的电就可以达到你的要求了. 希望这能帮到你!
觉得有用点个赞吧
74ls151和74ls138有区别吗?
74ls138是3 - 8线,当使能端满足时,根据线C,B,A的值,使得输出Y0至Y7的八个输出中有一个为低电。74ls151是8选1数据选择器,有八个数据输入端D0至D7,当选通为低电时,根据数据选择C,B,A的值,八个数据输入端D0至D7,有一个数据输出到输出端Y。
74ls138?
用一块3线-8线74LS138可以组成任何一个三变量输入的逻辑函数,任意一个输入三变量的逻辑函数都可以用一块3线-8线74LS138来实现。
因为任意一个组合逻辑表达式都可以写成标准与或式的形式,即项之和的形式,而·块3线-8线74LS138的输出正好是二变量项的全部现。
根据输出表达式,从中可以看出74LS138是一个完全,涵盖了所有三变量输入的项,这个特性正是它组成任意一个组合逻辑电路的基础。
74ls138还有另一重要应用,可以组成数据分配器。其实在电路在家用电器、自动化控制等方面都有重要的应用。
74ls138的优点?
因为74LS138有相应的对接口,所以对接好就相当于4线了。好处是能节约很多钱。74LS138是常见的芯片因而比较便宜。一个74LS154一般来说比两个74LS138要贵。中规模集成电路74LS138的工作原理十分简单,根据输出表达式,从中可以看出74LS138是一个完全,涵盖了所有三变量输入的项,这个特性正是它组成任意一个组合逻辑电路的基础。
74ls138控制端有什么用?

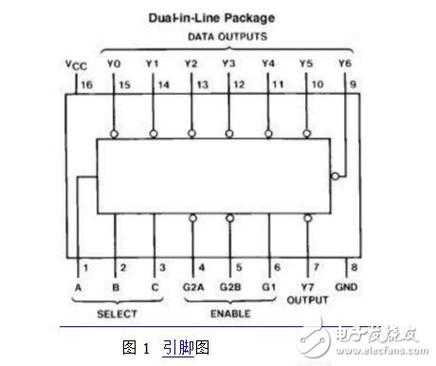

就是38,是TTL系列的,也就是74系列,有三个输入端A0,A1,A2,其中A2是高位,输出是八个低电输出Y0 ~ Y7,工作电压一般的5V就可以了,举个例子,你A0,A1,A2依次输入000,输出就是Y0,输入依次是001,输出就是Y1
