芯片？x芯片是什么意思？

本文目录

1. x芯片是什么意思？
2. 华为芯片上的cn是什么意思？
3. 芯片标识cn表示什么？
4. 芯片是谁发明的梗？
5. 芯片有坏的可能吗？

x芯片是什么意思？

"X芯片" 这个词可能指的是苹果公司推出的自研芯片系列，即“Apple Silicon”，也被称为“M系列芯片”。

>

在2020年，苹果宣布将逐步放弃使用英特尔的处理器，转而采用自家设计的芯片来驱动其Mac电脑系列。这些自研芯片被称为“Apple Silicon”，其命名为“M1芯片”是款推出的产品。

>

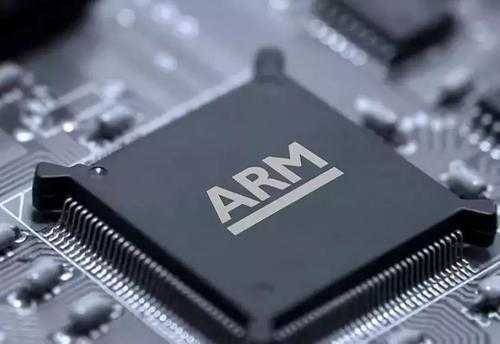

M系列芯片基于ARM架构，与苹果在移动设备上使用的芯片相似。苹果通过自家设计的芯片，与作无缝集成，以提供更的性能、更低的功耗和的整合性能。它提供了强大的CPU和GPU性能，以及先进的机器习和AI加速能力。

>

通过自研芯片，苹果能够地控制硬件和软件之间的优化，确保更高的性能和更长久的电池续航时间。苹果已经开始逐步将其产品线转向使用自研芯片，包括MacBook Air、MacBook Pro和iMac等。

>

需要注意的是，实际上，“X芯片”这个词不是特定的行业术语，可能会因上下文而有不同的含义。在其他领域中，"X芯片"可能指代其他公司或产品的芯片，因此在具讨论中明确指出所指的具芯片或背景。

华为芯片上的cn是什么意思？

在华为芯片上，"cn"代表（China）的缩写。华为是的一家科技公司，其芯片产品通常会在芯片上标注制造地的代码。"cn"的出现表示该芯片是在制造的，这也是华为作为企业的标志之一。华为芯片以其高性能和可靠性而闻名，被广泛应用于各种电子设备中，包括机、设备和物联网设备等。

通过在芯片上标注制造地的代码，华为向用户传递了产品的制造信息和背景，同时也展示了在芯片领域的实力和技术水。

芯片标识cn表示什么？

芯片标识"cn"通常表示制造。在电子产品中，芯片标识是指芯片上的标志或标签，用于指示芯片的制造或地区。"cn"代表，表明该芯片是在制造的。作为的电子制造国之一，许多电子产品和芯片都是在生产的。芯片标识的目的是为了追溯产品的制造来源和质量控制，以确保产品符合相关标准和法规。

芯片是谁发明的梗？

芯片的梗实际上是一个由人工创造的趣味表达方式，而非由某个具人物发明的。它源自于人们对于科技和计算机领域的开玩笑。在这个梗中，人们会以一种夸张或戏谑的口吻，将各种科技或计算机相关的问题归因于一个虚构的人物，将其称为“芯片”。

例如：当有人问：“谁发明了计算机？”可能会有人用梗答：“哦，当然是我们伟大的芯片！”这种答就是运用芯片的梗来增添幽默成分，将问题带入荒谬的方向。

所以，芯片的梗实际上没有特定的，而是一个用于娱乐和幽默的虚构概念，用来调侃对科技问题的过于简化或者不切实际的解释。

芯片有坏的可能吗？

对大公司来说, 这是需要几千名员工协作的工作.芯片测试的目的是快速了解它的质.大公司的每日流水的芯片就有几万片, 测试的压力是非常大. 当芯片被晶圆厂制作出来后, 就会进入Wafer Test的阶段. 这个阶段的测试可能在晶圆厂内进行, 也可能送往附近的测试厂商执行. 生产工程师会使用自动测试仪器(ATE)运行芯片设计方给出的程序, 粗暴的把芯片分成好的/坏的这两部分, 坏的会直接被舍弃, 如果这个阶段坏片过多, 基本会认为是晶圆厂自身的良品率低下. 如果良品率低到某一个数值之下, 晶圆厂需要赔钱. WT的测试结果多用这样的图表示:通过了Wafer Test后, 晶圆会被切割. 切割后的芯片按照之前的结果分类. 好的芯片会被送去封装厂封装. 封装的地点一般就在晶圆厂附近, 这是因为未封装的芯片无法长距离运输. 封装的类型看客户的需要, 有的需要球形BGA, 有的需要针, 总之这一步很简单, 故障也较少. 由于封装的成功率远大于芯片的生产良品率, 因此封装后不会测试.封装之后, 芯片会被送往各大公司的测试工厂, 也叫生产工厂. 并且进行Final Test. 生产工厂内实际上有十几个流程, Final Test只是步. 在Final Test后, 还需要分类, 刻字, 检查封装, 包装等步骤. 然后就可以出货到市场.Final Test是工厂的重点, 需要大量的机械和自动化设备. 它的目的是把芯片严格分类. 以Intel的处理器来举例, 在Final Test中可能出现这些现象:1. 虽然通过了Wafer Test, 但是芯片仍然是坏的.2. 封装损坏.3. 芯片部分损坏. 比如CPU有2个核心损坏, 或者GPU损坏, 或者显示接口损坏等4. 芯片是好的, 没有故障这时, 工程师需要和市场部一起决定, 该如何将这些芯片分类.

比方说

, GPU坏了的, 可以当做无显示核心的"赛扬"系列处理器. 如果CPU坏了2个的, 可以当"酷睿i3"系列处理器. 芯片工作正常, 但是工作频率不高的, 可以当"酷睿i5"系列处理器. 一点问题都没有的, 可以当"酷睿i7"处理器.(上面这段是简化说明"芯片测试的结果影响着产品最终的标签"这个过程, 并不是说Intel的芯片量产流水线是上文描述的这样. 实际上Intel同时维持着多个产品流水线, i3和i7的芯片并非同水线上产品. )那这里的Final Test该怎样做?以处理器举例, Final Test可以分成两个步骤: 1. 自动测试设备(ATE). 2. 级别测试(SLT). 2号是必要项. 1号一般小公司用不起. ATE的测试一般需要几秒, 而SLT需要几个小时. ATE的存在大大的减少了芯片测试时间.ATE负责的项目非常之多, 而且有很强的逻辑关联性. 测试必须按顺序进行, 针对前列的测试结果, 后列的测试项目可能会被跳过. 这些项目的内容属于公司机密, 我列几个: 比如电源检测, 管DC检测, 测试逻辑(一般是JTAG)检测, burn-in, 物理连接PHY检测, IP内部检测(包括Scan, BT, Function等), IP的IO检测(比如DDR, SATA, PLL, PCIE, Display等), 功能检测(比如热力特性, 熔断等).这些测试项都会给出Pass/Fail, 根据这些Pass/Fail来分析芯片的质, 是测试工程师的工作.SLT在逻辑上则简单一些, 把芯片安装到主板上, 配置好内存, 外设, 启动一个作, 然后用软件烤机测试, 记录结果并比较. 另外还要检测BIOS相关项等.图片是测试厂房的布置.而所有的这些工作, 都需要芯片设计工程师在流片之前都设计好. 测试工作在芯片内是由电路负责的, 这部分电路的搭建由DFT工程师来做, 在流片后, DFT工程师还要生成配套输入矢量, 一般会生成几万个. 这些矢量是否能够正常的检测芯片的功能, 需要产品开发工程师来保证. 此外还需要测试工程师, 产品工程师, 和助来一同保证每天能够完成几万片芯片的生产任务不会因为测试逻辑bug而延迟. 考虑到每一次测试版本迭代都是几十万行的代码, 保证代码不能出错. 需要涉及上百人的测试工程师协同工作, 这还不算流水线技工, 因此测试是费时费力的工作. 实际上, 很多大公司芯片的测试成本已经接近研发成本.
